IDG機房綜合環境集中監控系統
南京千里通信息技術有限責任公司以發展UPS機房監控系列產品研發作為公司的專業定位，為廣大的UPS電源生產廠家、系統集成等客戶提供全方位的機房監控解決方案。
擁有多品牌支持的MODBUS協議轉換器、UPS電源SNMP網絡監控適配器、精密空調SNMP智能網絡監控終端等產品，提供全面的單機監控、電池監控系統方案、冷通道監控方案等。
獲取方案
系統簡介
綜合監控系統主機針對分布不同區域、設備數量較多、減少人工巡檢費用支出而設計的在線集中監控的系統平臺。可用于分布式的UPS電源、精密空調、空氣質量檢測傳感器、精密配電等設備的網絡集中監控，通過TCP/IP網絡，可以實時的跨地域的監控多臺動環設備的運行狀態，及時地發現設備異常，確保所有被監測的設備的可靠性和安全性。
擁有獨特的集中監控平臺，能重點實現用戶的交互、設備的通訊、數據采集和解析、各種參數定義和設置，實時的判斷告警并進行告警通知，可選配：電話語音和短信、電子郵件、聲光等告警方式，在設備出現故障和異常情況時，及時的通過以上方式提醒用戶，實時掌握現場的具體異常情況記錄設備的運行狀態、實時數據、告警事件、歷史事件等。
對應分散監控設備集中管理，提高了通信設備運行和維護的效率以及安全性。對動力環境數據進行實時采集、分析及存儲、顯示等功能，并能通過網絡對中心進行遠程集中監控，及時了解整個中心動力環境狀態信息和各個分站點情況，方便后期維護分析。

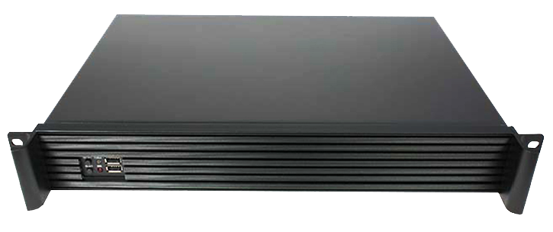

綜合監控系統主機（高性能版）特性：
硬件配置
- Intel四核低功耗處理器，最高頻率2.7GHz
- 高速DDR4內存：8G
- SSD固態硬盤：256G
- 以太網口：10/100M RJ45
- 系統：openwrt
核心功能
- 支持遠程升級
- 支持web集中數據展示
- 支持用戶密碼及權限管理
- 支持不同時區的時間設置
- 支持自定義告警判斷條件
告警推送
- 郵件告警
- 短信告警
- 語音告警
- 本地聲光告警
應用方案

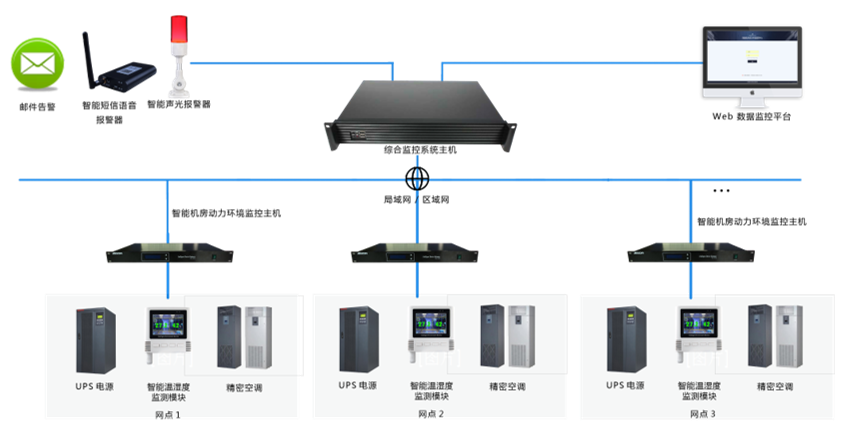

方案一：多機房UPS、精密空調及環境溫濕度集中監控
基于UPS電源網絡監控的基礎上，可以將多個網點內的多臺UPS電源、精密空調及環境溫濕度通過綜合監控系統主機集中到統一的平臺上進行監控和故障診斷的高效方案。用戶可以通過集中監控平臺實時查看每一個機房、每一臺UPS電源的電壓、電流、溫度、負載等實時運行狀況，精密空調的實時運行狀態和數據，以及環境溫濕度的變化情況。
告警方式：

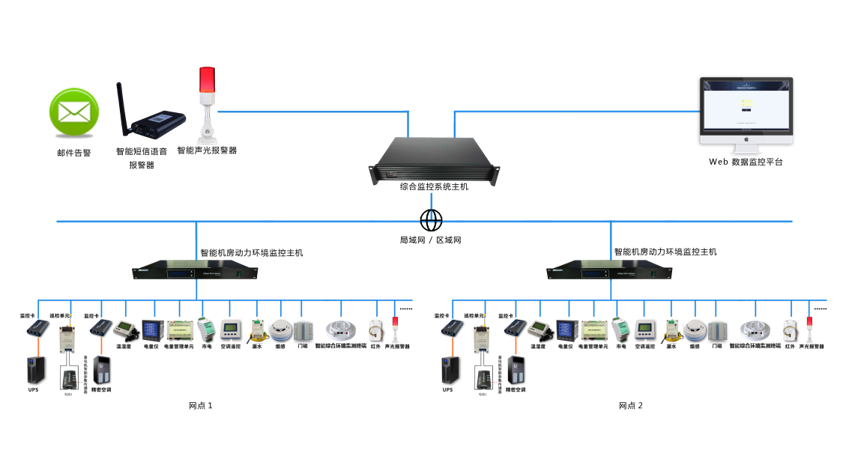

方案二：多機房UPS電源及環境集中監控
集UPS和機房環境于一體，有效地實現多個機房集中監控的方案。監控內容涵蓋了對UPS電源、蓄電池組、精密空調、智能配電、溫濕度、煙感、漏水、空氣質量檢測等重要設備的監控。用戶可在總機房監控中心集中管理分網點機房中所監控項目的實時運行狀態，并可自定義告警，判斷現場異常條件。當監測到任何一個機房出現市電斷電、UPS電池電壓低，精密空調異常，溫濕度超上/下限時等異常情況時，立即發出告警。
告警方式：

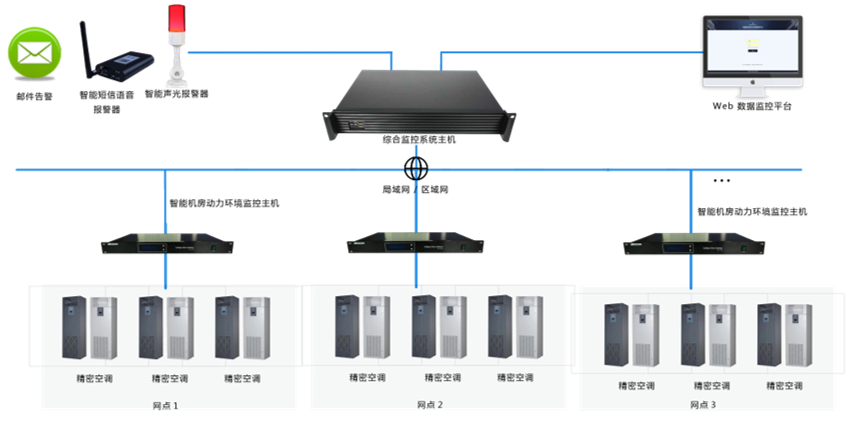

方案三：多品牌精密空調集中監控
通過精密空調協議轉換模塊，對多網點的精密空調制冷裝置的運行狀態進行實時監控，并對溫度、濕度等參數，風機、壓縮機、加熱器、加濕器等狀態參數進行監測，用戶可集中查看每一臺精密空調的運行狀態，方便管理員對其運行狀態及歷史事件的查詢，當有任何一臺精密空調出現異常時，第一時間發出告警。對各種故障進行報警分析和記錄。通過集中監控系統能讓維護人員及時發現隱患與問題，及時處理。
告警方式：
核心產品
智能機房動力環境監控主機
- MIPS架構，Linux操作系統，嵌入式WEB服務
- 靈活的供電方式：AC 85~264V 或 DC 12~48V
- 支持12路獨立隔離的RS485通訊接口
- 支持Json、SNMP、modbusTCP等接口
- 支持多用戶管理權限功能
- 支持各類型品牌的UPS和空調

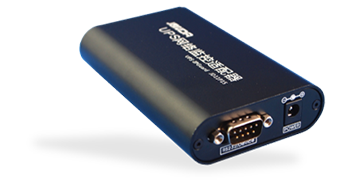

UPS網絡監控適配器
- 設備RS232串口為標準的DB9接口
- 寬電源輸入范圍：DC9V-24V供電
- 體積小，重量輕，功耗小，安裝方便
- 全天24小時不間斷監測
- 支持市面上多數品牌的UPS協議
- 遠程WEB網頁監控，郵件告警，SNMP數據采集

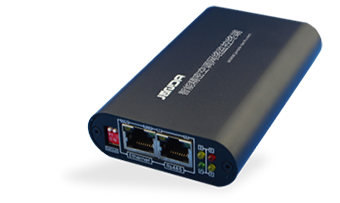

智能精密空調網絡監控終端
- 寬電源輸入范圍：DC9V-24V供電
- 全天24小時不間斷監測
- 支持市面上多數品牌的空調協議
- 支持標準MODBUS、SNMP協議
- 支持多語言切換顯示
- 遠程WEB網頁監控
智能電池巡檢采樣單元
- 采用單體蓄電池參數(內阻、電壓、溫度)傳感器
- 隨時或定期自動在線測量電池內阻
- 在線實時監測電池組的運行參數
- 測量精度高，可設告警閾值
線式漏水報警器
- 檢測線纜：三芯漏水檢測線纜或檢測電極
- 檢測線纜長度：最大可接線纜長度為500米
- 工作環境：溫度:-10至50℃;濕度:5%至90%
- 繼電器輸出：2SPDT，60VDC或125VAC
- 配專用的RJ45轉接線

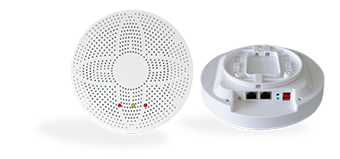

綜合環境采集模塊
- 監測參數：環境煙霧、溫度、濕度、PM2.5/PM10/PM1.0、TVOC空氣質量
- 系統內置看門狗，有效防止系統宕機
- 內置3路撥碼，用于通訊地址選擇
- 環境異常時支持現場聲光報警
- 支持寬壓 DC9V~24V直流供電
- 支持RS485通訊，標準Modbus-RTU協議

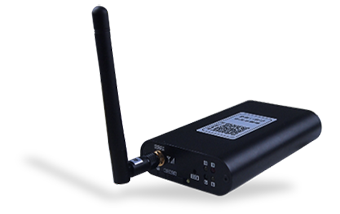

工業型短信語音發送終端
- 設備RS232串口為標準的DB9接口
- 寬電源輸入范圍：DC9V-24V供電
- 支持移動聯通電信三大運行商2G/3G/4G全網通手機卡
- 內置800mAh鋰電池，斷電后可待機5小時以上
- 以短信、語音形式告警，可查詢機房實時狀態
智能聲光報警器
- D柱型設計，結構緊湊，可220°折疊
- 工業級標準設計，穩定可靠
- 超高亮LED燈珠顯示醒目、壽命長、功耗低
- 采用MODBUS作為串口協議
- 支持通過撥碼設定通訊地址
其他配套產品
BMS-Pro數據集中器
搭配電池內阻檢測模塊使用，最多可讀取64節電池監控參數，體積小、重量輕、功耗小、安裝方便。
四路交流電路管理單元
支持讀取4路電壓/電流，支持3路繼電器控制開關，支持2路開關量輸入，支持1路232通訊。
三相多功能電力儀表
顯示位數4位，顯示范圍0.000-9999，通信協議為Modbus-RTU通信協議。
智能溫濕度監測模塊
同時監測機房溫度和濕度，彩色LCD大屏顯示設計，溫度采樣精度±1℃，濕度采樣精度±3%。
界面展示

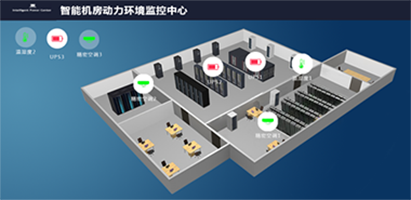

動環監控中心界面
用戶可通過Web監控頁面直觀的顯示機房智能設備,以及環境傳感器的運行狀態，同時用戶可根據自定義來更改系統的登錄頁面、前臺頁面、后臺頁面、頁腳設置、logo圖標大小等相關信息,支持定制開發自己的監控后臺界面，靈活自如。

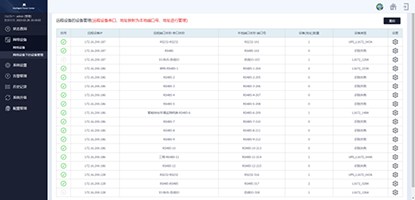

靈活的設備與區域管理
針對分布不同區域、設備數量較多、減少人工巡檢費用支出而設計的在線集中監控的系統平臺。用戶可增加多個管理區域，簡單，快捷。同時，可在管理區域添加多個設備，新添加設備的信息、擴展的設備類型。
多樣化設備告警配置
可自定義告警事件，并可分配在發現設備的故障與參數的異常時采取電話語音、短信、聲光等多種報警方式記錄歷史數據和報警的處理過程。

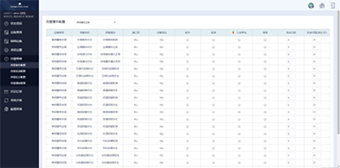

告警事件配置界面

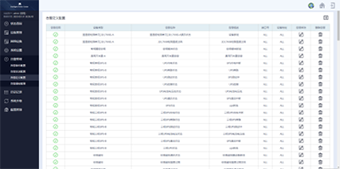

告警定義配置界面

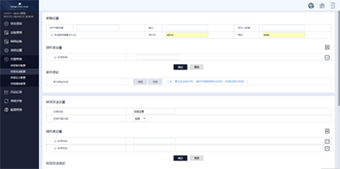

告警發送配置界面

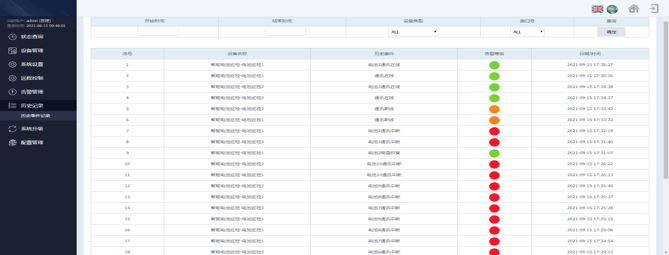

歷史記錄界面
詳細記錄不同設備的每條告警，對告警事件劃分等級，并可導出對應時間段的歷史告警記錄。方便用戶對設備事故狀態分析，作為設備事故判斷依據。
應用范圍
IDG機房動環報警系統廣泛應用于各類需要環境監控的場所，包括但不限于：
數據中心與服務器機房
實時監控溫度、濕度、電力狀態，保障服務器穩定運行。
通信基站與機房
遠程監控無人值守站點，及時發現異常并報警。
金融行業數據中心
保障金融數據安全，監控機房環境與電力狀態。
工業生產監控
監控生產環境參數，保障生產設備正常運行。
智慧樓宇與智能建筑
集成環境監控，提升樓宇智能化管理水平。
醫療設備機房
保障醫療設備運行環境，監控溫濕度與電力狀態。
